1、產品介紹

　　SCB10-125KVA干式變壓器采用國際先進的設計、生產和檢測設備按嚴格的工藝制造，產品具有可靠性高，使用壽命長的特點。根據不同的使用環境，可配置不同防護等級的外殼或不配置外殼。SCB10-125KVA干式變壓器適用于高層建筑、商業中心、機場、隧道、化工廠、核電站、船舶等重要或特殊環境場所。

　　2、SCB10-125KVA干式變壓器特點

　　安全、防火、無污染，可直接運行于負荷中心。

　　機械強度高，抗短路能力強，局部放電小，熱穩定性好，可靠性高，使用壽命長。

　　低損耗、低噪音，節能效果明顯，免維護。

　　散熱性能好，過負載能力強，強迫風冷時可提高容量運行。

　　防潮性能好，適應高濕度和其它惡劣環境中運行。

　　完善的溫度監測和保護系統。采用智能信號溫控系統，可自動監測并巡回顯示三相繞組各自的工作溫度，可自動啟動、停止風機，并有報警、跳閘等功能設置。

　　體積小，重量輕，占地空間少，安裝費用低。

　　3、SCB10-125KVA干式變壓器工藝特點

　　鐵芯選用上海寶鋼30P105、120優質冷軋硅鋼片，45度階梯全斜接縫結構，利用三剪兩沖鐵芯去角橫剪工藝和五階梯步進剪片與疊鐵工藝，改善了接縫處的磁通分布，減少了鐵芯的振動能量。鐵芯進行一體固化與表面用絕緣樹脂密封工藝，有效地降低了空載損耗、空載流量和鐵芯噪音。

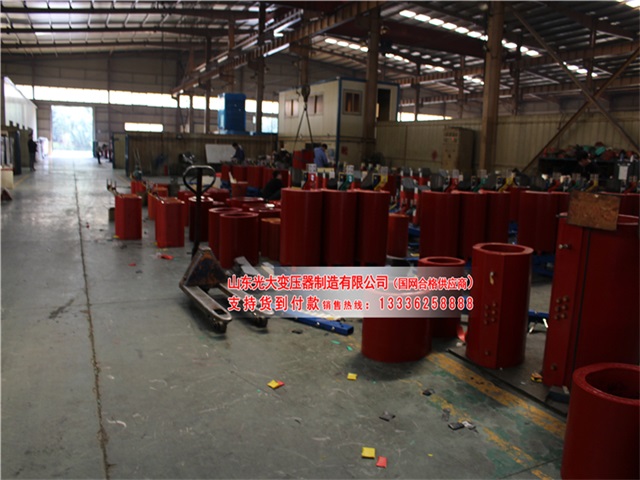

　　高壓線圈采用優質F級絕緣的導線繞制，較大容量線圈沿軸向設有散熱氣道。此結構具有良好的抗電流沖擊、抗溫度變化、抗開裂和極好的散熱性能。采用多級分段圓筒式結構，有較強的承受過電壓能力和很低的局部放電水平。線圈經真空干燥后澆注，整個澆注及固化過程按照預編的工藝曲線完成，精密的過程控制保證線圈無氣孔、空穴。

　　低壓線圈采用了箔式結構，有效地解決了低電壓、大電流線圈采用線繞型式的安匝不平衡問題，同時箔式線圈不存在軸向匝數和軸向繞制螺旋角，有效地消除了短路時變壓器的軸向力，保證了線圈內的電流密度可以根據高壓線圈負荷分布自由地沿軸向調整，減少了低壓突發短路時的徑向力。繞制后的線圈端部采用樹脂密封固化，避免了各種異物和潮氣的進入。

　　4、SCB10-125KVA干式變壓器引用標準

　　GB/T10228-2008《干式電力變壓器技術參數和要求》

　　GB6450-1986《干式電力變壓器》

　　IEC726《干式電力變壓器》(國際電工委員會標準)

　　GB1094-2007《電力變壓器》

　　5、技術規范

　　容量范圍：80-2500kVA

　　電壓等級：10kV

　　調壓方式：±2×2.5%或±5%

　　頻率：50HZ

　　相數：3相或單相

　　聯接組標號：Y，yno或D，yn11

　　阻抗電壓：標準阻抗電壓見技術參數表

　　使用條件：環境溫度不高于40℃，相對濕度可達100%，海拔不超過1000米，戶內，換氣量按變壓器總損耗計算，不小于4m3/KM.min

　　冷卻方式：AN或AF

　　防護級別：IP00或IP20(戶內)、IP23

　　絕緣耐熱等級：H級繞組允許平均溫升125K

　　溫度極限：180℃

　　絕緣水平：

　　額定電壓工頻耐壓 雷電沖擊耐壓

　　10KV36KV75KV

　　溫度測量及控制裝置：數顯三相低壓繞組內部的近似溫度，控制冷卻風機可根據用戶要求特殊設計，如高原型產品、高阻抗產品，有載調壓產品等等
